鋼瓶超聲波探傷機說明
石家莊飛泰檢測儀器有限公司生產一款鋼瓶超聲波探傷機,利用超聲波能檢測金屬物體內部缺陷的原理,可在生產線上應用,自動化批量對鋼瓶進行探傷檢測,同時也可用于鋼管探傷檢測。

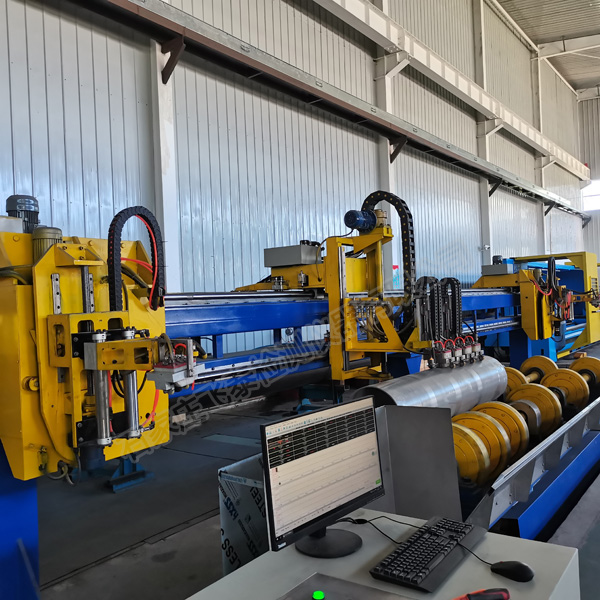

鋼瓶屬于密閉的高壓容器,用于存放被壓縮的液化氣體,企業要確保鋼瓶在用戶使用期間的安全性,因此在鋼瓶出廠前確保鋼瓶沒有缺陷顯得尤為重要,由于鋼瓶的年產量較高,并且每只鋼瓶都必須通過檢測,這就對鋼瓶檢測的速度與準確率要求很高。飛泰生產這款鋼瓶超聲波探傷機,探傷時,鋼瓶被吊裝機構送到轉動托輥上,瓶底探頭、瓶肩探頭、瓶嘴探頭分別在氣缸的推動下進入探傷位置,鋼瓶在轉動托輥的帶動下以50轉/分的速度旋轉,瓶體探頭、瓶底探頭、瓶肩探頭及瓶嘴探頭分別在卻動機構的帶動下,分別完成對鋼瓶各部分的檢測,如果發現缺陷打標機構會對缺陷部位打上標記,沒有缺陷將鋼瓶送至下料區。
鋼瓶超聲波探傷機主要參數
檢測缺陷范圍:鋼瓶內、外部縱向、橫向缺陷及壁厚測定
掃查覆蓋率:鋼瓶覆蓋率大于110%
超聲儀器:12通道數字式超聲波探傷儀
操作系統:Win7/ Win10
顯示方式: A型掃描圖像和B型掃描圖像顯示
檢驗線速度: 10~60 m/min
計算機存儲量不小于200萬支鋼瓶的檢測數據和報告資料
要求鋼瓶規格
鋼瓶直徑:φ178~279 mm
鋼瓶壁厚: 3.0~10mm
鋼瓶長度: 600~2000mm
重量:300Kg
鋼瓶表面狀態:平整熱加工面
鋼瓶彎曲度:≤ 2mm/M;整根測試氣瓶長度方向切向彎曲不超過5毫米
超聲波探傷機制造執行標準
下列標準有沖突時,以要求更嚴格的標準為驗收標準。
?NB/T47013.3-2015第4.5條《承壓設備無縫鋼管超聲波檢測和質量分級》
?ISO 9809-1《附錄B(標準)超聲波檢驗》及壁厚測定的檢測要求
?GB/T5777-2008《無縫鋼管超聲探傷檢驗方法》
?YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》
石家莊飛泰檢測儀器有限公司售后服務體系
① 飛泰負責免費為買方人員提供系統培訓,包括設備原理、調試、使用、維護等。
② 設備驗收合格后,整體保修期一年;飛泰負責在保修期內免費提供零部件(非本設備質量問題引起的配件損壞除外)。當設備保修期滿之后,飛泰依然能提供廣泛而優惠的技術服務如:軟件升級及備件等終生服務。
③設備發生故障后,飛泰在收到需方信息后4小時之內應有明確答復,并在48小時之內應到場處理問題排除故障交付使用。
