新型全自動鋼管超聲波無損探傷檢測設備探傷精度準效率高
隨著現代化鋼鐵企業向大型化、區域集團化不斷整合,產品質量成為影響核心競爭力的關鍵因素。無損檢測恰好可為質量把關,而提高無損檢測能力離不開設備的穩定運行。因此,飛泰與山東省科學院激光研究所合作研發一種用于鋼管自動化探傷檢測的設備,用于實現鋼管企業發展需要。
全自動鋼管超聲探傷設備的組成
⑴定位驅動裝置 ⑵三輥定心裝置 ⑶旋轉頭
⑷升降裝置 ⑸電控系統 ⑹8通道數字智能超聲探傷儀
⑺探頭 ⑻打標裝置 ⑼氣路系統

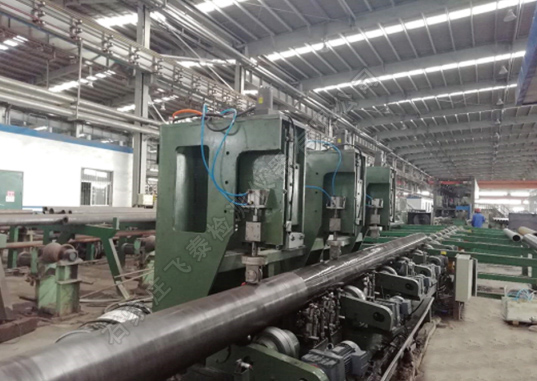

鋼管超聲波探傷設備探傷展示
全自動鋼管超聲探傷設備技術參數
1、該探傷設備應用于離線檢測生產線。鋼管通過傳輸輥道進入定心驅動裝置,三輥定心裝置,平穩進入探傷區域,完成對鋼管的全覆蓋檢測,對有傷鋼管噴標,視鋼管有無缺陷分選到正廢料槽。
2、整個檢測過程采用PLC控制,可實現自動、手動、半自動等控制方式探傷,具備空負荷模擬生產功能。
3、超聲儀器選用八通道超聲探傷儀。
4、主機:旋轉頭、升降裝置、三輥定心。

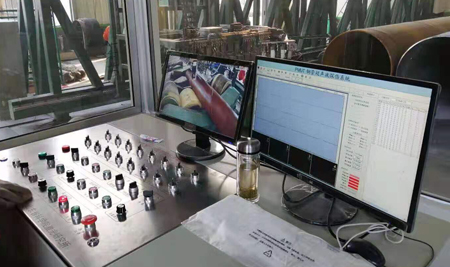

電控操作臺展示
全自動鋼管超聲探傷設備主要工藝參數
檢測規格:
直 徑:10~20mm
壁 厚:≤2㎜
彎曲度:≤1.5mm/m
直徑公差:≤1%D(鋼管外徑)
橢圓度:≤1.5%D(鋼管外徑)
鋼管的表面狀態:表面有輕微氧化鐵皮、麻面
常規溫度<80oC,
探傷方法:超聲波---探頭旋轉---鋼管穿過式
全自動鋼管超聲探傷設備技術參數性能
探傷精度: ? 10--? 20mm規格時,執行GB/T 5777-2008、YB/T 4082-2000
檢測靈敏度:執行GB/T5777-2008 L2級
設備綜合性能指標:執行YB/T4082-2000。
穩定性:±1dB;
漏報率:≤0%;
誤報率:≤2%;
端部不可探區:≤200 mm;
探傷速度:0-6米/分鐘可調
探傷標準:執行GB/T 5777-2008、YB/T 4082-2000
